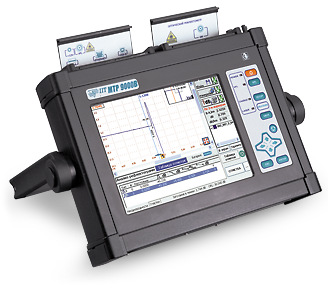

Прибор оптический измерительный многофункциональныйМТР 9000В предназначен для измерения основных параметров одномодовых и многомодовых оптических волокон: затухания в ОВ и их соединениях, длины ОВ и расстояния до мест неоднородностей в волоконно-оптических линиях связи.

С дополнительными сменными измерительными модулями прибор позволяет измерять хроматическую дисперсию ОВ и спектральные характеристики излучения.

Прибор состоит из базового управляющего блока и сменных измерительных модулей.

Прибор имеет встроенный источник видимого излучения (VFL) для визуального обнаружения повреждения оптического волокна.

По своим функциональным возможностям МТР 9000Вявляется незаменимым при строительстве, монтаже и эксплуатации ВОЛС.

МТР 9000В экономит Ваше время, повышая эффективность использования Ваших средств.

ДОСТОИНСТВА

  • управление прибором осуществляется посредством удобного интерфейса
  • с широким набором функций и возможностей

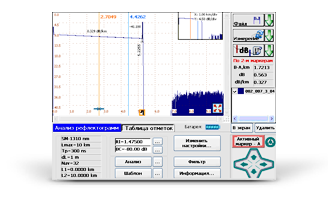

  • яркий цветной сенсорный экран 7.5" с высоким разрешением
  • возможность хранения более 500 рефлектограмм в памяти прибора
  • наличие разъема USB-A для подключения флэш-памяти
  • встроенный USB-порт для связи с компьютером
  • возможность удаленного управления посредством встроенного порта Ethernet
  • малые габариты и масса
  • прочный металлический корпус, пригодный для использования в различных условиях
  • Прибор оптический измерительный многофункциональный МТР 9000В может использоваться для решения различных измерительных задач при стротельстве и эксплуатации ВОЛС

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    БАЗОВЫЙ БЛОК

    Встроенный источник видимого излучения

    • длина волны, нм

    650 ± 20

    • мощность излучения, мкВт

    500 ... 900

    Память

    встроенная (128МБ), флэш-память USB

    Связь с компьютером

    USB, Ethernet

    Экран

    "7.5", Touchscreen

    Питание

    аккумуляторная батарея (5 часов) / сетевой блок питания

    Масса, кг

    3.5

    Габаритные размеры, мм

    310×254×57
    ОПТИЧЕСКИЙ РЕФЛЕКТОМЕТР

    Тип оптического волокна

    OM
    MM

    Длина волны1, нм

    1310±20 / 1490±20 / 1550±20 / 1625±20
    850±20 / 1300±20

    Динамический диапазон (ОСШ=1), дБ

    38 / 34 / 36 / 35
    41 / 37 / 43 / 39
    28.3 / 27.3

    Длительность импульсов, нс

    10, 30, 100, 300, 1000, 3000, 10000, 20000
    10, 30, 100, 300, 1000

    Диапазоны расстояний, км

    2, 5, 10, 20, 40, 80, 120, 160, 240
    2, 5, 10, 20, 40, 80

    Интервал дискретизации, м

    0.32 ... 7.6

    Погрешность измерения расстояний, м

    ± (0.5 + интервал дискретизации + 3 × 10-5 × L)

    Погрешность измерения затухания, дБ/дБ

    ± 0.04

    Тип оптического разьема

    FC, SC, ST
    ИЗМЕРИТЕЛЬ ХРОМАТИЧЕСКОЙ ДИСПЕРСИИ*

    Длина измеряемых ОВ, км

    20 ... 160

    Количество измерительных лазерных диодов

    7

    Память

    встроенная (128МБ), флэш-память USB

    Длины волн измерительных лазерных диодов, нм

    1310, 1510, 1530, 1550, 1570, 1590 и 1610

    Длина волны опорного лазерного диода, нм

    1550

    Погрешность измерения коэффициента

    хроматической дисперсии, пс / (км×нм)

    20 ... 160

    Погрешность измерения наклона

    кривой коэффициента хроматической

    ± 0.005

    дисперсии, пс / км×нм²

    * Состоит из двух модулей:

    • передающий измерительный модуль МТР 9041LS – работает автономно

    • приемный измерительный модуль МТР 9041CD – устанавливается в базовый блок

    1 Возможно изготовление рефлектометра на одну, две, три длины волны
    2 При минимальной длительности импульса и коэффициенте отражения ≤-40 дБ
